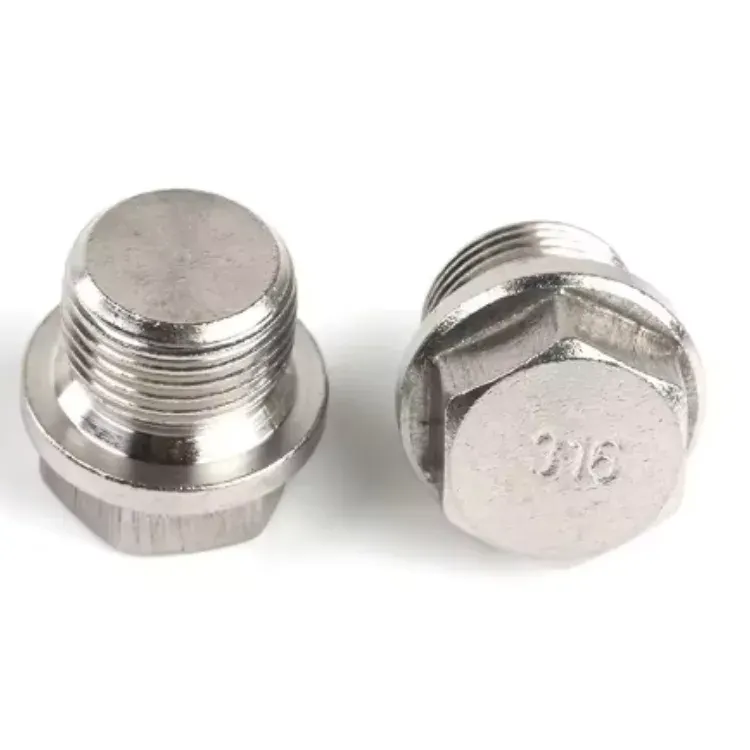

سدادات براغي سدادة الكتف DIN 910 من الفولاذ المقاوم للصدأ 316، رأس سداسي مع طوق

نظرة عامة على المنتج

سدادات البراغي DIN 910 الخاصة بنا هي مثبتات رأس سداسية الصنع بدقة مع طوق، تتميز بختم كتف آمن لمنع التسرب بشكل موثوق. مصنوعة من الفولاذ المقاوم للصدأ 310، توفر مقاومة استثنائية للتآكل والمتانة، مما يجعلها مناسبة للبيئات الصناعية القاسية. مصممة وفقًا لمعيار DIN 910-2020، تضمن هذه السدادات توافقًا مثاليًا وأداءً مستقرًا في الأنظمة المحتوية على ضغط.

مواصفات المنتج

المادة: الفولاذ المقاوم للصدأ 316، يحتوي على 16-18% كروم، 10-14% نيكل، و2-3% موليبدينوم لمقاومة فائقة للتآكل بالتنقيط والشقوق، مثالية للبيئات البحرية والمسببة للتآكل. معيار الخيط: خيوط أنابيب موازية (مستقيمة) تتوافق مع DIN EN ISO 228-1، مع دوران أيمن وزاوية خيط 55 درجة. نوع الرأس: رأس سداسي خارجي لسهولة التركيب بمفتاح ربط، مما يسمح بعزم شد أعلى. تصميم الطوق: الطوق المتكامل يوفر سطح تحمل أكبر، مما يضمن تناسقًا متساويًا مع الأسطح المقابلة ويعزز استقرار الختم.

الأبعاد الرئيسية (نمطية لـ G1/4A): قطر الرأس 17.57-18 مم، عرض عبر المسطحات 12.57-13 مم، ارتفاع الرأس 5.76-6.24 مم، الطول الكلي 21 مم، خطوة الخيط 1.337 مم، وارتفاع الكتف 3-3.5 مم. تشطيب السطح: مصقول لامع لسطح ناعم ومقاومة محسنة للتآكل. درجة الأداء: A4L، بقوة ميكانيكية تتراوح بين 500-700 ميجا باسكال، تتوافق مع معيار GB/T3098.6.

نطاق التطبيق

تستخدم على نطاق واسع في ختم الثقوب الملولبة الأسطوانية للأنابيب والآلات والتجهيزات لمنع تسرب الهواء والبخار والغازات والماء والزيت والسوائل الأخرى تحت الضغط. مناسبة لعدة صناعات تشمل البحرية (السفن والمنصات البحرية)، المعالجة الكيميائية (أوعية التفاعل والأنابيب)، البترول (أنظمة نقل النفط)، معالجة الأغذية (المعدات العقيمة)، الأدوية (أنابيب توصيل الأدوية)، السيارات (كتل المحركات ومضخات المياه)، والمرافق الصحية.

يوصى باستخدامها مع حشوات ختم نحاسية أو ألومنيوم أو مرتبطة؛ تطبيق مانع تسرب الخيوط أو شريط تفلون أثناء التركيب يعزز فعالية الختم بشكل أكبر. وهي مثبت أساسي لضمان استقرار تشغيلي طويل الأمد في التطبيقات المسببة للتآكل والضغط العالي والحساسة للنظافة.
